伺服電機 定子的構造基本上與(yu) 電容分相式單相異步電動機相似.其定子上裝有兩(liang) 個(ge) 位置互差90°的繞組，一個(ge) 是勵磁繞組Rf，它始終接在交流電壓Uf上；另一個(ge) 是控製繞組L，聯接控製信號電壓Uc。所以交流伺服電機又 稱兩(liang) 個(ge) 伺服電機。

1.負載力矩包括運行力矩和 加速力矩

 M=Ma+Mf

M：負載力矩（N.m）     Ma：負載加速力矩（N.m）     Mf：負載運行力矩（N.m）



2.運行力矩（摩擦力矩）計算

 a.滾珠螺杆驅動

Mf=(1/η+μ0/3)FPB /2π

F=FA+mg(sinα+μcosα)

Mf：負載運行力矩（N.m）     FA ：負載外力（N）     PB ：螺杆螺距 （m/rev）

α:螺杆水平時為(wei) 0，垂直時為(wei) 90度     η：效率（0.9）     μ：滑動麵摩擦係數（0.05）

μ0：預壓螺帽內(nei) 部摩擦係數（0.2—0.3）     m：負載總質量（kg）

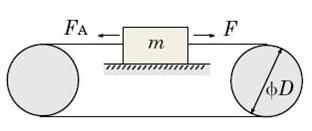

b.直線運動

Mf=FD/2ηi

F=FA+mg(sinα+μcosα)

Mf：負載運行力矩（N.m）     FA ：負載外力（N）      D：終端滾輪直徑（m）

i：減速比（機構的減速比，不是馬達減速比）   α:水平運行時為(wei) 0，垂直時為(wei) 90度

η：效率（0.9）； μ：滑動麵摩擦係數       m：負載總質量（kg）

c.旋轉機構驅動時，運行力矩極小，可忽略



3.加速力矩計算

Ma=2（Jm+Jt）×π × V/t

Ma：負載加速力矩（N.m）      Jm：馬達轉子轉動慣量（kg.m2 ）

Jt：負載轉動慣量（kg.m2）      V：運行目標速度（rps）       t：加速時間（s）

從(cong) 公式可看出，加速力矩跟負載轉動慣量以及加速度成正比，加速度可根據需要設置，重點在於(yu) 負載轉動慣量的計算
